Four de brasage sous vide à haute température jusqu’à 1350℃ pour CBN, PCD, outils diamantés, acier inoxydable, cuivre, etc.
Ce genre de température de fonctionnement de four de brasage sous vide à haute température peut atteindre 1350℃; Convient pour l’acier inoxydable, les outils CBN, les outils diamantés brasage dans l’environnement sous vide. En raison de son vide élevé et de sa température élevée, il peut également être utilisé pour le frittage et le traitement thermique d’autres pièces.
En raison du refroidissement lent du four de brasage ordinaire, l’efficacité de la production est sérieusement affectée. Afin d’accélérer le taux de refroidissement, notre société combinée avec des années d’expérience en pratique de production a développé un système de refroidissement rapide de four de brasage sous vide. L’azote à haute température dans le four est pompé de force par le ventilateur à vide, refroidi par le sac d’eau de refroidissement, puis renvoyé au four par le ventilateur à vide. Ce cycle rapide conduit à un refroidissement rapide.
Spécifications techniques | |
| La température fonctionnante | 750℃ (Alloy tube heaters) |
| 1100℃ (Heating wires) | |
| 1350℃ (Molybdenum strap heaters ) | |
| Chambre de four | 750℃ (Stainless steel sheets) |
| 1100℃ (Ceramic fiberboard) | |
| 1350℃ (Molybdenum sheets and Stainless steel sheets ) | |
| Structure du four | Double layers Carbon steel casing with water cooling system to ensure the surface below 30℃ |
| The furnace door inside is polished stainless steel | |
| Tension de travail | 380V 50HZ 3P (or according to your standard) |
| Max. Power | 3KW–180KW |
| Système de contrôle de température | |
| Contrôle de la température | 50 segments programmables et contrôle automatique PID ou PLC |
| Alarme limitée supérieure et alarme de déviation | |
| Précision de la température | +/- 1℃ |
| Taux de chauffage | ＜ 20℃/min |
| Alarme de température | Alarme de surtempérature |
| Alarme de couple thermique cassé | |
| Thermocouple | K / S type |
| Écran tactile | Écran tactile LED 10 pouces |
| Plus de 30 programmes fonctionnants peuvent être placés | |
| Des courbes de chauffage peuvent être sauvées | |
| Vacuum system | |
| Maximum Vacuum | 7×10-4Pa |
| Working Vacuum | 7×10-3Pa with Mechanical pump and Diffusion pump |
Standard Size: (other sizes can be customized)
for the Aluminum base (stainless steel chamber 750℃)
| Model | Chamber size | Max Temp. | Power | Voltage | Max. vacuum |
| JH-QHS-223 | 200*200*300mm | 750℃ | 3kW | 380V | 7×10-3 Pa (7×10-5 mbar) |
| JH-QHS-334 | 300*300*400mm | 750℃ | 6kW | 380V | |
| JH-QHS-446 | 400*400*600mm | 750℃ | 12kW | 380V | |
| JH-QHS-557 | 500*500*700mm | 750℃ | 18kW | 380V | |
| JH-QHS-669 | 600*600*900mm | 750℃ | 28kW | 380V |
for CBN, PCD, Dimond Tools (ceramic fiber chamber 1200℃)
| Model | Chamber size | Max Temp. | Power | Voltage | Max. vacuum |
| JH-200BF | 1200℃ | 200x400mm | 8 | 380V | 7×10-3 Pa (7×10-5 mbar) |
for Ag/Cu/Ni Base (molybdenum chamber 1350℃)
| Model | Chamber size | Max Temp. | Power | Voltage | Max. vacuum |
| JH-QHS-223 | 200*200*300mm | 1350℃ | 42kW | 380V | 7×10-3 Pa (7×10-5 mbar) |
| JH-QHS-334 | 300*300*400mm | 1350℃ | 72kW | 380V | |
| JH-QHS-446 | 400*400*600mm | 1350℃ | 120kW | 380V | |
| JH-QHS-557 | 500*500*700mm | 1350℃ | 160kW | 380V | |
| JH-QHS-669 | 600*600*900mm | 1350℃ | 225kW | 380V |
Caractéristiques du four de brasage sous vide:
Brasage en acier inoxydable
CBN outils brasage
PCD outils brasage
Outils diamantés brasage
Brasage à base cuivre/ruban/nickel/aluminium
Avantages de notre four de brasage:
Aucune oxydation ou décoloration de surface
Distorsion minimale
Brasage sans Flux
Qualité reproductible
Propre, sûr, silencieux et efficace

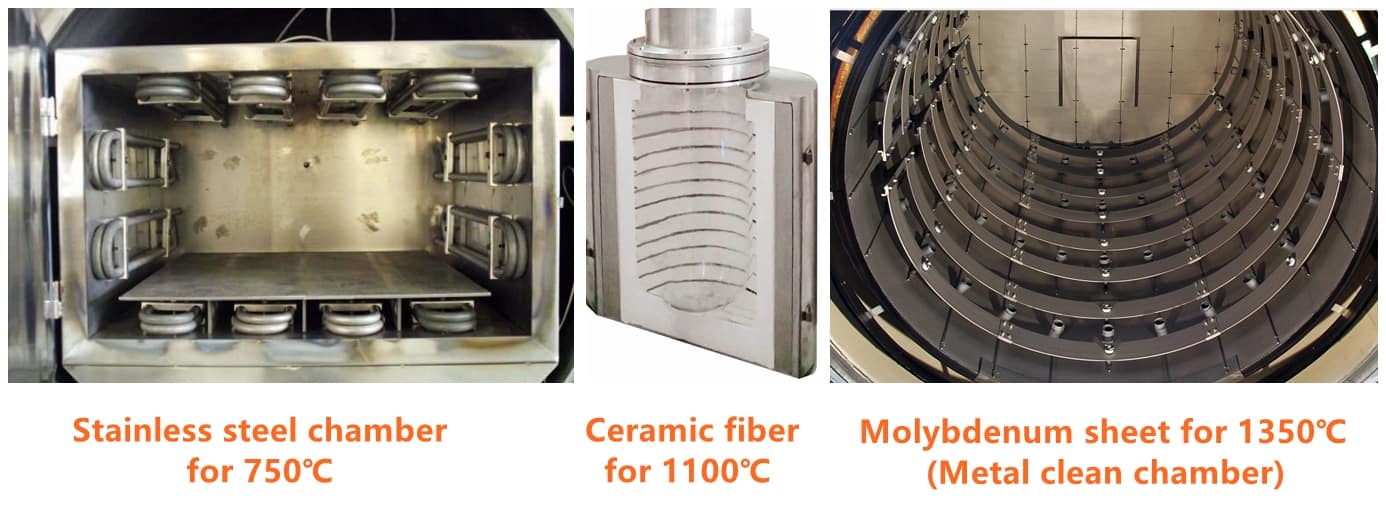

3 types chambre de four pour facultatif
